Návod pro instalaci vaku a upevňovacího systému Wellgrip

1. Příprava studny

Před vložením vaku musí být studna vyčištěná a připravená. Ze stěn i dna odstraňte ostré výstupky, zbytky starých prvků, kameny a nečistoty, které by mohly vak poškodit.

2. Ochrana stěn geotextilií

Stěny studny doporučujeme potáhnout geotextilií. Geotextilie chrání vak proti oděru o betonové skruže, nerovnosti a drobné výstupky.

• doporučená geotextilie: přibližně 300 g/m²,
• geotextilii nastříhejte na svislé pruhy,
• u studny o průměru cca 100 cm se obvykle hodí pruhy široké přibližně 1 m,
• jednotlivé pruhy lepte s přesahem přibližně 20 cm,
• lepidlo slouží hlavně jako montážní pomůcka, aby se geotextilie neposouvala.

3. Změření a příprava vaku

Před spuštěním vaku si ověřte potřebnou délku. Měřte od připraveného dna studny po místo, kde má být horní část vaku uchycena.

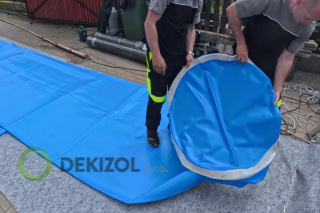

Vak si předem rozložte na čisté ploše a zkontrolujte, že není překroucený. Při manipulaci dejte pozor na ostré hrany, kamínky a nečistoty pod vakem.

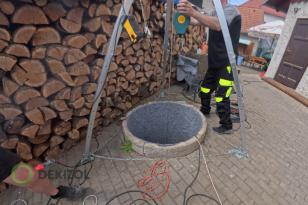

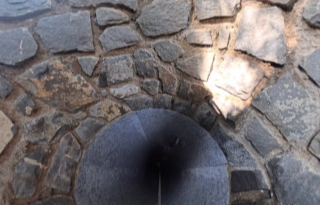

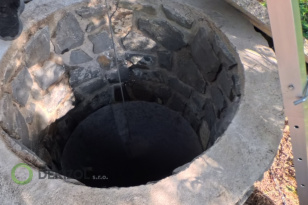

4. Spuštění vaku do studny

Vak spouštějte pomalu a rovnoměrně. Při spouštění kontrolujte, zda se vak nekroutí a nezachytává o hrany skruže.

• vak nespouštějte trhavě,
• kontrolujte, zda se nekroutí,
• dbejte na to, aby se nezachytával o hrany skruže,
• dno vaku musí dosednout až na připravené dno studny,
• horní část vaku držte v požadované výšce před uchycením.

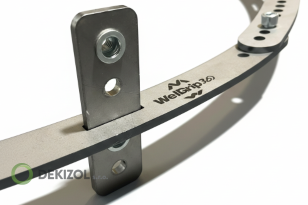

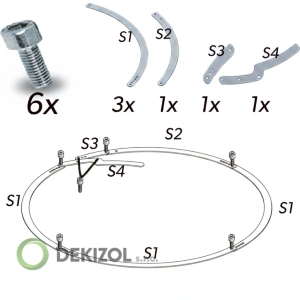

5. Sestavení systému WellGrip 360

WellGrip 360 nejprve sestavte a nastavte mimo studnu. Obruč nastavte podle vnitřního průměru skruže tak, aby po rozepnutí pevně držela, ale zároveň šla bezpečně ovládat.

1. Složte jednotlivé části obruče WellGrip 360 podle dodaného schématu.

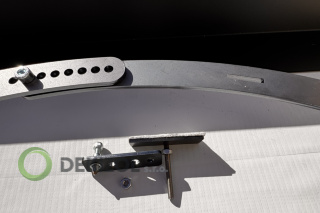

2. Pomocí otvorů nastavte přibližný průměr podle vnitřního rozměru skruže.
3. Obruč zkušebně vložte do skruže a ověřte její rozsah.
4. Pomocí páčky obruč rozepněte a zkontrolujte, zda správně dosedá ke stěně skruže.
5. Po zkušebním nastavení obruč uvolněte a připravte ji pro montáž do vaku.

6. Uchycení vaku pomocí WellGrip 360

Předem nastavenou obruč WellGrip 360 vložte do horní části vaku v místě, kde má být vak ve studni uchycený. U systému WellGrip 360 není nutné, aby měl vak v místě uchycení zesílený lem.

Přítlačné a fixační prvky jsou součástí samotné obruče. Uchycení tedy probíhá přes konstrukci systému WellGrip 360 a není závislé na speciálně zesíleném okraji vaku.

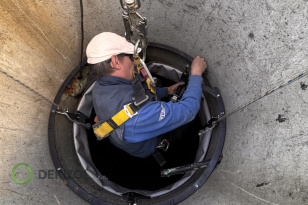

1. Dvě osoby drží vak v požadované výšce.
2. Třetí osoba vloží předem nastavenou obruč WellGrip 360 do horní části vaku.
3. Obruč se rovnoměrně roztáhne proti stěně betonové skruže.
4. Zkontrolujte, že je vak po obvodu rovnoměrně rozložený.
5. Pokud vzniknou velké záhyby, obruč uvolněte, vak upravte a obruč znovu usaďte.
6. Po správném usazení obruč vak přitlačí ke skruži a připraví jej pro finální zajištění.

7. Zajištění obruče šrouby s hrotem

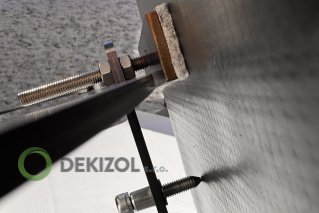

Po usazení obruče WellGrip 360 se horní část vaku zajistí pomocí šroubů s hrotem. Hrot šroubu se při dotažení zakousne do betonové skruže a pomáhá zabránit posunu obruče při zatížení vakem a vodou.

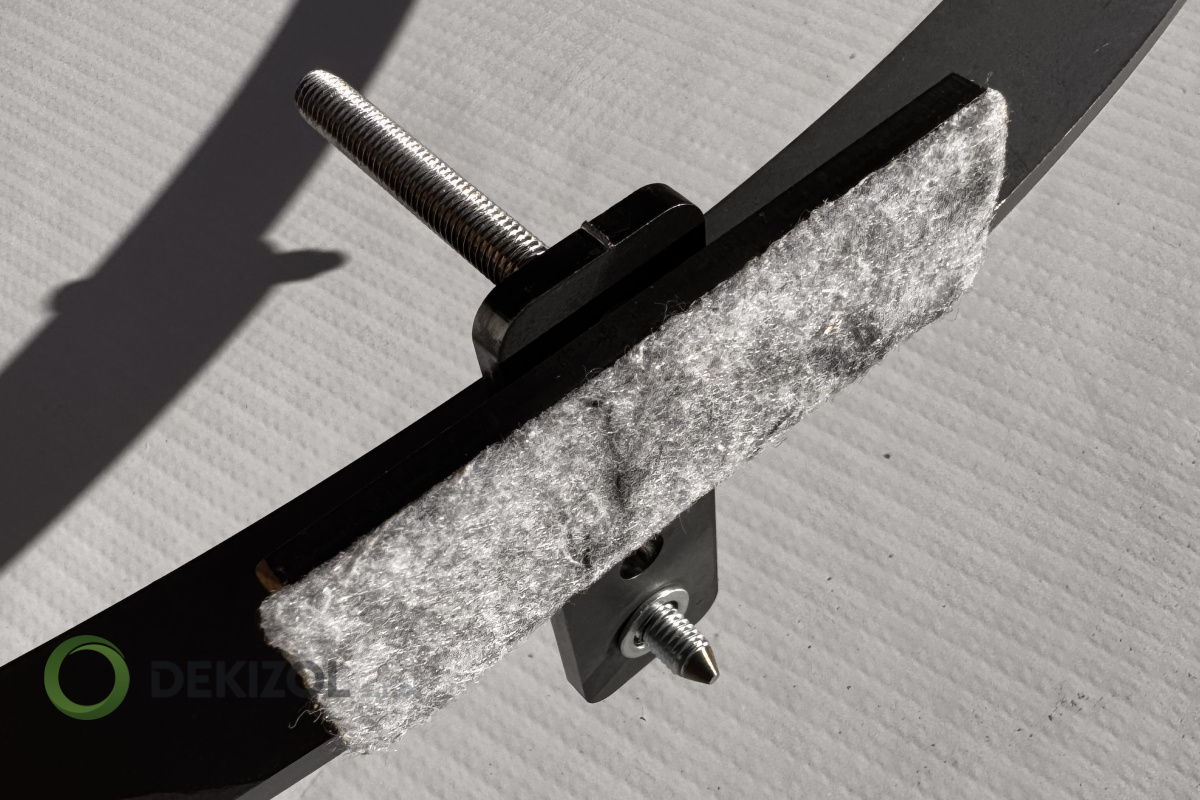

U dodávaného provedení od 1. 6. je systém řešen pomocí šroubů s hrotem pro zakousnutí do skruže a spodního šroubu, který slouží jako přítlačný prvek. Mezi přítlačnou částí a vakem je použita ochranná podložka, která rozkládá tlak a chrání materiál vaku před poškozením.

1. Zkontrolujte správné usazení obruče WellGrip 360 po celém obvodu.
2. Ujistěte se, že vak není pod obručí výrazně přeložený nebo zkroucený.
3. Šrouby s hrotem dotahujte postupně a rovnoměrně.
4. Hrot šroubu se musí při dotažení zakousnout do betonové skruže.

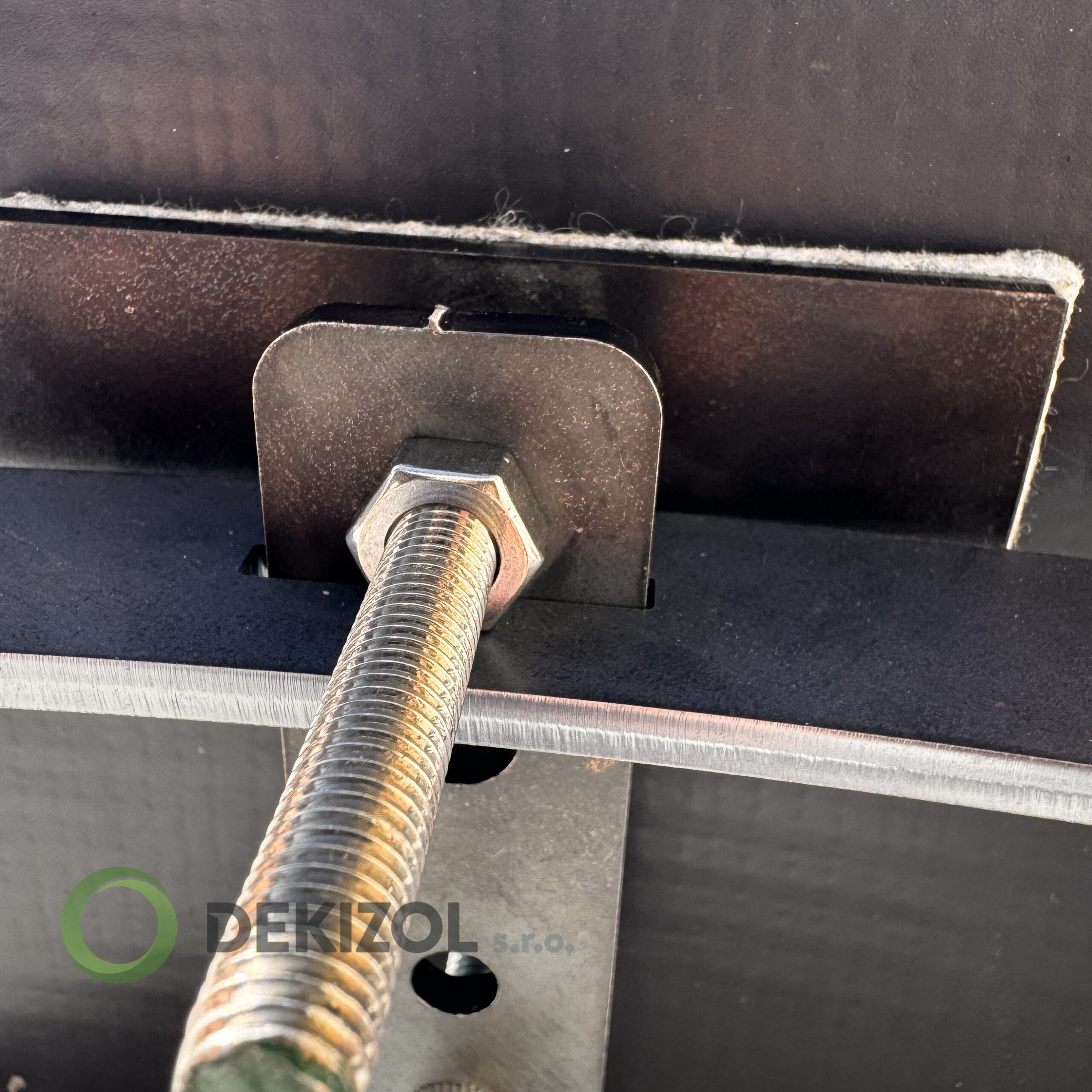

5. Spodní přítlačný šroub dotahujte přes ochrannou podložku.
6. Vak musí být pevně přitlačený, ale nesmí dojít k jeho poškození.
7. Po dotažení všech bodů zkontrolujte stabilitu uchycení.

8. Kontrola po uchycení

Po dotažení všech bodů zkontrolujte celý obvod vaku. Vak musí být stabilně uchycený, obruč nesmí klouzat a materiál nesmí být v místě uchycení poškozený.

• zkontrolujte dotažení všech šroubů s hrotem,
• ověřte, že obruč drží rovnoměrně po celém obvodu,
• zkontrolujte, zda vak není výrazně překroucený,
• ujistěte se, že se vak nikde neopírá o ostrou hranu,
• před plným napuštěním proveďte kontrolní napuštění menším množstvím vody.

9. První napuštění vaku

Při prvním napouštění postupujte pomalu. Nejprve napusťte menší množství vody a zkontrolujte, zda si vak správně sedá na dno a zda horní uchycení drží.

Rychlý přehled postupu

1. Vyčistit studnu a připravit dno.
2. Nalepit ochrannou geotextilii na stěny skruží.
3. Změřit potřebnou délku a připravit vak.
4. Spustit vak do studny.
5. Sestavit a nastavit obruč WellGrip 360.
6. Vložit obruč do horní části vaku v místě požadovaného uchycení.
7. Roztáhnout obruč proti stěně skruže.
8. Zajistit obruč šrouby s hrotem.
9. Dotáhnout spodní přítlačný šroub přes ochrannou podložku.
10. Provést kontrolu uchycení.
11. Pomalu začít s prvním napuštěním.
